Shut-off ball valve
-
with access port
- Danfoss , Shut off Ball Valve " with access port ' : GBC 6s 1/4" ODF : 009G7050
รายละเอียด
Product Description
Shut off Ball Valve "Danfoss"
Danfoss shut-off ball valves, type GBC, are manually operated shut-off valves suitable for bi-directional flow.
The GBC valves are used in liquid, suction and hotgas lines in refrigeration and air conditioning systems.
The GBC bi-directional ball valves can be delivered with or without external access port.
The valves have one-piece wire seal cap to prevent unintentional cap removal or tampering between services.
* Laser welded construction.
* Burst-proof spindle design prevents any risk of ejection or explosion of the spindle.
* Holes for panel mounting.
* Selected Teflon and O-ring material to secure the best tightness and long lifetime.
* Versions with access port helps in reducing cost if service of the system is necessary.
Refrigerants: R134a, R407C, R404A/R507, R407A, R407F, R410A, R448A, R449A, R450A, R452A, R513A, R1234ze
GBC 6S - GBC 25S Can Used with R32
บอลวาล์ว Danfoss รุ่น GBC
เป็นวาล์วปิดที่ทำงานแบบแมนนวลซึ่งเหมาะสำหรับการไหลแบบสองทิศทาง
วาล์ว GBC ใช้ในท่อของเหลว ท่อดูด และท่อก๊าซร้อนในระบบทำความเย็นและเครื่องปรับอากาศ
บอลวาล์วสองทิศทาง GBC มีทั้งรุ่น มี หรือ ไม่มีพอร์ต เพื่อง่ายในการตรวจสอบระบบแรงดัน และ
ลดต้นทุนในการปล่อยสารทำความเย็นในการเซอร์วิส
วาล์วมีฝาครอบ เพื่อป้องกันการถอดฝาครอบออกโดยไม่ได้ตั้งใจหรือการปลอมแปลงระหว่างบริการต่างๆ
* โครงสร้างเชื่อมด้วยเลเซอร์
* การออกแบบสปินเดิล / แกนหมุน เพื่อป้องกันการระเบิดช่วยป้องกันความเสี่ยงของการดีดออกหรือ
การระเบิดของสปินเดิล / แกนหมุน
* เลือกใช้วัสดุเทฟลอนและโอริงเพื่อให้มีความแน่นและอายุการใช้งานยาวนานที่สุด
* เวอร์ชันที่มีพอร์ตการเข้าถึงช่วยลดต้นทุนหากจำเป็นต้องให้บริการระบบ
Refrigerants: R134a, R407C, R404A/R507, R407A, R407F, R410A, R448A, R449A, R450A, R452A, R513A, R1234ze
GBC 6S - GBC 25S Can Used with R32
| Type | Media temperature range | Max. working pressure (PS/MWP) | Max. test pressure |
| GBC 6s – GBC 42s | -40 – 150 °C / -40 – 300 °F | 45 bar / 650 psig | 75 bar / 1088 psig |
| GBC 54s – GBC 79s | -40 – 121 °C / -40 – 250 °F | 45 bar / 650 psig | 75 bar / 1088 psig |
| GBC with access port, ODF/ODF | |||||
| Type | Solder ODF/ODF connection | Kv value 1) | Cv value 1) | Code no. | |
| [inch] | [mm] | [m3/h] | [gal/min] | ||
| GBC 6s | 1⁄4 | - | 1.74 | 2.01 | 009G7050 |
| - | 6 | 1.74 | 2.01 | 009G7060 | |
| GBC 10s | 3⁄8 | - | 7.52 | 8.69 | 009G7051 |
| - | 10 | 7.52 | 8.69 | 009G7061 | |
| GBC 12s | 1⁄2 | - | 12.92 | 14.94 | 009G7052 |
| - | 12 | 12.92 | 14.94 | 009G7062 | |
| GBC 16s | 5⁄8 | 16 | 15.66 | 18.10 | 009G7053 |
| GBC 18s | 3⁄4 | - | 21.93 | 25.35 | 009G7054 |
| - | 18 | 21.93 | 25.35 | 009G7065 | |
| GBC 22s | 7⁄8 | 22 | 33.34 | 38.54 | 009G7055 |
| GBC 28s | 1 1⁄8 | - | 62.25 | 71.96 | 009G7056 |
| - | 28 | 62.25 | 71.96 | 009G7063 | |
| GBC 35s | 1 3⁄8 | 35 | 92.76 | 107.23 | 009G7057 |
| GBC 42s | 1 5⁄8 | - | 134.76 | 155.78 | 009G7058 |
| - | 42 | 134.76 | 155.78 | 009G7064 | |
| GBC 54s | 2 1⁄8 | 54 | 240.11 | 277.57 | 009G7059 |
| GBC 67s | 2 5⁄8 | - | 367.38 | 424.69 | 009G7960 |
| GBC 67s RP | 2 5⁄8 | - | 203.12 | 234.81 | 009G7066 |
| GBC 79s | 3 1⁄8 | - | 528.87 | 611.37 | 009G7981 |
| GBC 79s RP | 3 1⁄8 | - | 171.89 | 198.70 | 009G7067 |
 |

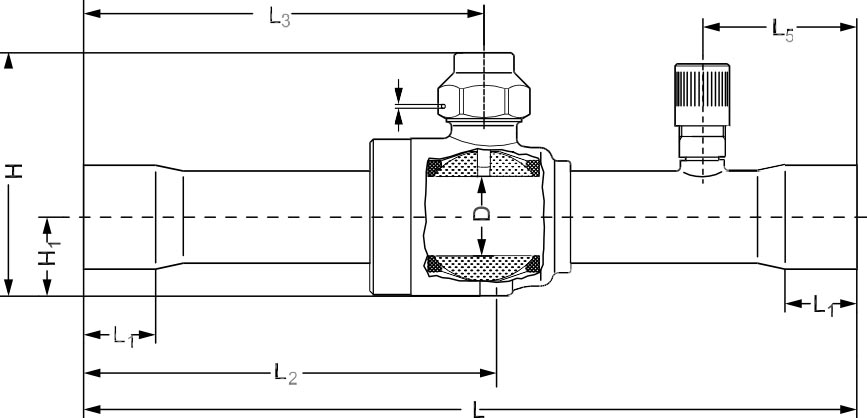

| Type | Connection | H | H1 | L | L1 | L2 | L3 | L5 | Net weight | |
| [inch] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] 1) | |
| GBC 6s | - | 6 | 53 | 15 | 139 | 7 | 75 | 73 | 31 | 0.2 |
| GBC 6s | 1/4 | - | 53 | 15 | 139 | 7 | 75 | 73 | 31 | 0.2 |
| GBC 10s | 3/8 | - | 53 | 15 | 139 | 8 | 75 | 73 | 31 | 0.2 |
| GBC 10s | - | 10 | 53 | 15 | 139 | 9 | 75 | 73 | 31 | 0.2 |
| GBC 12s | - | 12 | 53 | 15 | 161 | 10 | 86 | 84 | 31 | 0.2 |
| GBC 12s | 1/2 | - | 53 | 15 | 161 | 10 | 86 | 84 | 31 | 0.2 |
| GBC 16s | 5/8 | 16 | 53 | 15 | 161 | 12 | 86 | 84 | 31 | 0.2 |
| GBC 18s | - | 18 | 61 | 19 | 185 | 14 | 99 | 96 | 37 | 0.4 |
| GBC 18s | 3/4 | - | 61 | 19 | 185 | 14 | 99 | 96 | 37 | 0.4 |
| GBC 22s | 7/8 | 22 | 61 | 19 | 185 | 17 | 99 | 96 | 37 | 0.4 |
| GBC 28s | - | 28 | 81 | 25 | 208 | 20 | 112 | 107 | 44 | 0.9 |
| GBC 28s | 1 1/8 | - | 81 | 25 | 208 | 20 | 112 | 107 | 44 | 0.9 |
| GBC 35s | 1 3/8 | 35 | 91 | 30 | 251 | 25 | 136 | 130 | 44 | 1.4 |
| GBC 42s | 1 5/8 | - | 110 | 35 | 281 | 29 | 151 | 145 | 56 | 2.2 |
| GBC 42s | - | 42 | 110 | 35 | 281 | 29 | 151 | 145 | 56 | 2.2 |
| GBC 54s | 2 1/8 | 54 | 132 | 46 | 305 | 34 | 167 | 157 | 56 | 7.0 |
| GBC 67s | 2 5/8 | 67 | 149 | 55 | 346 | 38 | 191 | 175 | 72 | 6.9 |
| GBC 67s RP | 2 5/8 | 67 | 132 | 46 | 305 | 37 | 167 | 157 | 56 | 4.3 |
| GBC 79s ODF / ODF | 3 1/8 | 79 | 170 | 65 | 416 | 38 | 230 | 214 | 80 | 10.8 |
| GBC 79s ODF / ODM | 3 1/8 | 79 | 170 | 65 | 406 | 38 | 220 | 204 | 80 | 10.7 |
| GBC 79s RP | 3 1/8 | 79 | 132 | 46 | 305 | 42 | 167 | 157 | 56 | 4.4 |
